Jak maszyny do gięcia i spawania ram automatyzują produkcję ramek kwadratowych

W dzisiejszym przemyśle produkcyjnym przemiana z pracy ręcznej na automatyczną pracę precyzyjną nie jest już luksusem —to konieczność przetrwania. Niezależnie od tego, czy produkujesz wysokiej klasy meble ze stali nierdzewnej, ramki siedzących samochodów, czy skomplikowane urządzenia do kuchni, integracja drutu 3D/2D maszyny do gięcia w przypadku produkcji drutu metalowego, w którym nie ma żadnych systemów automatycznego spawania, efektywność jest na nowo zdefiniowana.

Ten blog bada, jak zaawansowane maszyny —o pojemności przekraczającej 10 W —zautomatyzuje produkcję ram kwadratowych i skomplikowanych elementów drutu.

1. Dokładność w centrum: technologia gięcia drutu 3D i 2D

Podstawą każdego kwadratowego ramy lub drutu jest proces gięcia. Nowoczesne maszyny CNC (Computer Numerical Control) wyeliminowały niespójności związane z ręcznym gięciem.

maszyny do gięcia drutu 3D (typ obracający głowę)

3D maszyna do gięcia drutu z obrotową głowicą reprezentuje szczyt wszechstronności. W przeciwieństwie do tradycyjnych maszyn, w których obraca się drut (co może powodować błędy przy cienkich lub małych średnicach drutu), ta technologia wykorzystuje zasadę „obrót głowicy, nieruchomy drut”.

Stabilność: Dzięki utrzymywaniu drutu w stanie nieruchomym i obrotowi głowicy gięcia maszyna unika błędów wynikających z siły odśrodkowej, zapewniając szybką i stabilną pracę.

Łatwość obsługi: Maszyny te są wyposażone w interfejsy komputerowe wysokiej prędkości, które pozwalają operatorom dostosowywać prędkość i programy w czasie rzeczywistym bez konieczności zatrzymywania produkcji.

Zastosowania: To rozwiązanie pierwszego wyboru do produkcji drutów do foteli samochodowych, złożonego sprzętu kuchennego, akcesoriów do przyrządów pomiarowych oraz skomplikowanych wyrobów metalowych.

gięcie i formowanie drutu w 2D

Do tworzenia płaskich, dwuwymiarowych kształtów, takich jak ramki kwadratowe, koła i haki, maszyna do gięcia drutu w 2D oferuje tanie i szybkie rozwiązanie.

Wszechstronność: Maszyna obsługuje żelazo, stal, stal nierdzewną oraz metale nieżelazne (drut okrągły, kwadratowy lub płaski).

Popularne kształty: Idealne do hak w kształcie litery „S”, zapięć górskich, pierścieni w kształcie litery „D” oraz przemysłowych koszy.

Branże przemysłowe: Szeroko stosowane w uchwytach do lodówek, osłonach wentylatorów oraz akcesoriach do klatek dla zwierząt domowych.

2. Moc integracji: jednoczesne gięcie i spawanie monobloków

Być może najważniejszym postępem w produkcji ram kwadratowych jest maszyna do jednoczesnego gięcia ramek i spawania ich końców metodą doczołową. Tradycyjnie pracownik giął ramę na jednej maszynie, a następnie przenosił ją na drugą stację w celu spawania.

Zintegrowany system automatyzuje cały ten cykl:

Podawanie i wyprostowywanie: drut jest ciągnięty i wyprostowywany.

Gięcie: maszyna nadaje ramie kształt kwadratu, owalu lub trapezu.

Spawanie doczołowe oporowe: oba końce są dokładnie pozycjonowane i natychmiast spawane metodą spawania oporowego, co zapewnia gładkie, bezwystrzakowe połączenia.

Efektywność środowiskowa: ten proces generuje minimalną ilość dymu i spełnia surowe normy środowiskowe, jednocześnie rozwiązując problem niedoboru siły roboczej.

3. Specjalistyczne rozwiązania spawalnicze dla siatek o dużej objętości produkcji

Gdy zewnętrzna ramka zostanie uformowana, wiele produktów wymaga wewnętrznych siatek lub krat, takich jak wózki sklepowe lub klatki magazynowe. Właśnie w tym celu stosuje się maszyny do automatycznego spawania rzędów o osiach XY oraz spawarki portalowe.

Automatyczne spawanie rzędów o osiach XY

Maszyny te wykorzystują szablon napędzany serwosilnikiem. Operator po prostu umieszcza druty na formie, a ruch osi XY maszyny precyzyjnie wykonuje spawanie w „stałych punktach”.

System falownika średniej częstotliwości: Ta technologia zapewnia praktycznie brak iskrzenia oraz bardzo wytrzymałą strukturę spoiny („grudki spawalnicze”), dzięki czemu końcowy produkt jest estetyczny i wytrzymał pod względem konstrukcyjnym.

Efektywność: Podczas gdy maszyna spawająca wykonuje spoinę jednego elementu, operator może przygotować kolejną formę, maksymalizując współczynnik czasu pracy.

Spawarki wielogłowicowe i portalowe

W przypadku większych produktów, takich jak klatki na drobiu, siatki ogrodzeniowe lub siatki do ogrzewania podłogowego, maszyny do spawania rzędów portalowych wykorzystują wiele główek spawalniczych działających jednocześnie, tworząc pełną arkuszową siatkę w ciągu kilku sekund.

4. Podstawowe wyposażenie pomocnicze: prostowanie, cięcie i spłaszczanie

W pełni zautomatyzowana linia jest tak dobra, jak przygotowanie surowca.

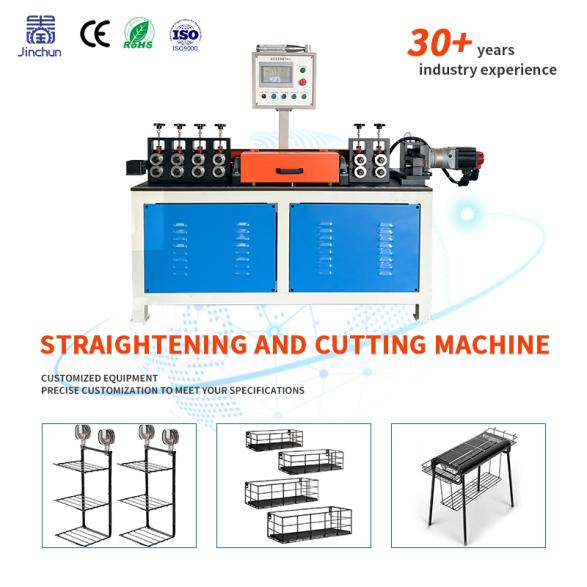

Maszyny do prostowania i cięcia: wykorzystujące technologię wysokoprędkościowych tnących urządzeń „leciających” lub technologii „cięcia serwozależnego”, zapewniają one idealne prostowanie drutu oraz jego precyzyjne cięcie na określone długości bez zadrapań powierzchni. Jest to szczególnie istotne dla drutu o średnicy 1,5 mm –– 3 mm stosowanego w przyrządach wysokiej precyzji.

Walcownie do spłaszczania drutu: w przypadku wyrobów wymagających profili płaskich lub półokrągłych (np. uchwyty lub ozdobne listewki), maszyny do spłaszczania wyposażone w urządzenia chłodzące oraz przekładnie redukcyjne zapewniają zachowanie stałej jakości i wytrzymałości drutu po zmianie jego kształtu.

Maszyny do obcinania: po zgraniu siatki lub ramy stosuje się szybkie maszyny do obcinania w celu wykończenia krawędzi osłon wentylatorów lub półek lodówek, zapewniając brak wystających, ostrych krawędzi.

5. Szeroki zakres zastosowań

Wspólne działanie tych maszyn wspiera ogromną liczbę branż:

Dom i kuchnia: Stojaki do naczyń, koszyki do smażenia, uchwyty na kieliszki do wina oraz siatki do zlewozmywaków.

Akcesoria dla zwierząt: Precyzyjne klatki dla ptaków, transportery dla psów oraz klatki dla królików.

Handel detaliczny: Półki w supermarkietach, haki wystawowe oraz wózki zakupowe.

Budownictwo: Spawanie prętów stalowych, siatki grzewcze podłogowe oraz panele ogrodzeniowe.

Podsumowanie: Przyszłość produkcji siatek drucianych

Zautomatyzowanie produkcji prostokątnych ram poprzez gięcie 3D/2D oraz zintegrowane spawanie nie tylko zwiększa szybkość, ale także zapewnia powtarzalność, której nie jest w stanie osiągnąć praca ręczna. Ograniczając liczbę „punktów kontaktu” między surowym drutem a gotowym wyrobem, producenci mogą obniżyć koszty, poprawić bezpieczeństwo oraz zapewnić wyższą jakość.

Nie ma znaczenia, czy zamierzasz produkować prosty haczyk typu „D”, czy skomplikowaną wielowarstwową konstrukcję do przechowywania – odpowiednie połączenie gięcia CNC i spawania sterowanego serwonapędem stanowi klucz do skalowania produkcji.
